Thông số kĩ thuật:
Cấu hình thiết bị:

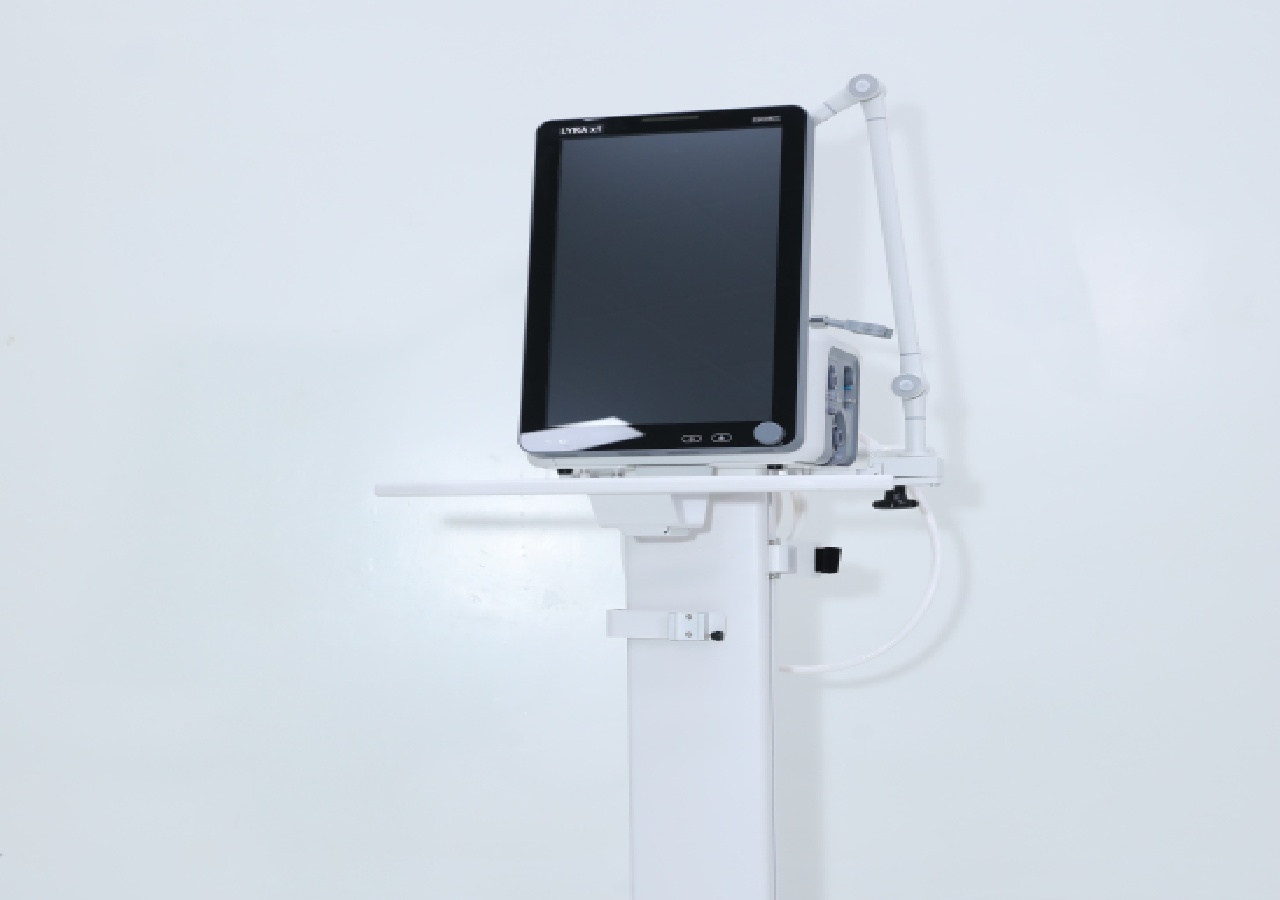

– Máy chính với màn hình LCD theo dõi tích hợp: 01 chiếc
– Phần mềm với các chế độ thở :
+ Chế độ thông khí xâm lấn VCV, PCV, VSIMV, PSIMV, CPAP/PSV, PRVC, V+SIMV(PRVC + SIMV), BPAP, APRV.
+ Chế độ thông khí không xâm lấn: CPAP, PVC, PPS, S/T, VS
– Bộ dây nối khí O2 và đầu nối: 01 bộ
– Cảm biến oxy dùng nhiều lần : 01 cái
– Bộ dây thở sử dụng nhiều lần: 01 bộ
– Phổi giả để kiểm tra máy: 01 chiếc
– Cần đỡ ống thở: 01 chiếc
– Dây nguồn: 01 chiếc
– Xe đẩy máy: 01 chiếc
– Tài liệu hướng dẫn sử dụng tiếng Anh và tiếng Việt: 01 bộ.
Tính năng kỹ thuật:
Đặc tính chung:
– Có thể sử dụng khí nén trung tâm, máy nén khí hoặc khí nén trong bình.
– Phân loại thiết bị y tế: Loại C số 1847/170000074/PCBPL-BYT ngày 21/10/2019.
– 2 Module, một pin hoặc hai pin (tùy chọn)
– Loại pin: Lithium- ion
– Khả năng trữ điện: 6400mAh (sử dụng một pin)
– Điện áp tối đa khi sạc: 13.05 V
– Thời gian hoạt động 3h một pin, 6h hai pin điều kiện làm việc tiêu chuẩn
Các thông số kiểm soát:
– O2%: 21-100% (mức tăng 1%)
– Thể tích khí lưu thông:
+ Người lớn: 100-2000 mL (mức tăng 10 mL)
+ Trẻ em: 20-300 mL
+ Trẻ sơ sinh: 2-300 mL (mức tăng 1 mL)
– Thể tích khí lưu thông trên phút: 100ml/phút
– Tần số thông khí : 1-150 bpm (mức tăng 1 bpm)
– Tần số thông khí trong chế độ SIMV: 1-150 bpm (mức tăng 1 bpm)
– Tỉ lệ I:E: 4:1-1:10 (mức tăng 0.5)
– Thời gian hô hấp: 0.20-10s (mức tăng 0.05s)
– Thời gian tăng áp suất : 0-2.00s (mức tăng 0.05s)
– Thời gian tăng lên mức cao: 0.2-30s (mức tăng 0.1s)
– Thời gian giảm xuống mức thấp: 0.2-30s (mức tăng 0.1s)
– Thời gian để dừng lại: 5 %-60% (mức tăng 1%), Tắt
– Pinsp: 0-60cmH2O (mức tăng 1cmH2O)
– Phigh: 0-60cmH2O (mức tăng 1cmH2O)
– Plow: 0-45cmH2O (mức tăng 1cmH2O)
– PEEP: 1-45cmH2O (mức tăng 1cmH2O), tắt
– Tần số trigger lưu lượng mức thấp: 0.5-15 L/phút (mức tăng 0.1 L/phút)
– Trigger áp suất: -10 tới -0.5 cmH2O (mức tăng 0.5 cmH2O)
– Mức hết hạn: 10-85% (mức tăng 5%), Tự động
Thông khí khi ngưng thở
– Vtvapnea
+ Người lớn: 100-2000 mL (mức tăng 10 mL)
+ Trẻ em: 20-300 mL (mức tăng 1 mL)
+ Trẻ sơ sinh: 2-300 mL (mức tăng 1 mL)
– Áp suất khi ngưng thở: 5-60 cmH2O (mức tăng 1cmH2O)
– Tần số khi ngưng thở: 1-80 bpm (mức tăng 1 bpm)
– Apnea Tinsp: 0.20-10s (mức tăng 0.05 s)
Khí thở dài
– Công tắc thở dài: Tắt, bật
– Khoảng thời gian đo: 20 s-180 phút (mức tăng 1 s từ 20 tới 59 s, mức tăng 1 phút từ 1 tới 180 phút)
– Chu kỳ thở dài: 1-20 (mức tăng 1 )
– Δint.PEEP: 1- 45 cmH2O (mức tăng 1 cmH2O), tắt
Tuân thủ trở kháng đồng bộ của ống thở
– Loại ống: Ống ET, ống Khí quản, Disable STRC
– Ống I.D
+ Người lớn: 5.0 -12.0 mm (mức tăng 0.5 mm)
+ Trẻ em: 2.5 – 8.0 mm (mức tăng 0.5 mm)
– Bù khí: 0-100% (mức tăng 1%)
– Công tắc thở: Bật, tắt
Các thông số giám sát Monitor
| Paw | Nồng độ Oxy | RSBI | ||
| Ppeak | VTe spn | NIF | ||
| Pplat | VTe/IBW | P0.1 | ||
| Pmean | ftotal | PEEPi | ||
| PEEP | fmand | Continuous Flow (O2 Therapy) | ||
| InspFlow | fspn | |||
| Exp Flow | Re | |||
| MV | Ri | |||
| MV leak | Cdyn | |||
| MV spn | Cstat | |||
| Vte | Rcexp | |||
| VTi | WOB | |||
Màn hình hiển thị thời gian thực:
– Hiển thị áp suất theo thời gian dạng sóng : Paw-Volume Loop
– Hiển thị tần số theo thời gian dạng sóng: Flow-time Loop
– Hiển thị lưu lượng khí theo thời gian dạng sóng: Paw-Flow Loop
Các thông số kiểm soát độ chính xác
– Airway pressure (Ppeak,Pplat, Pmean, PEEP, PAP, EPAP) : ± (2 cmH2O + 4 % giá trị đọc thực tế)
– Lưu lượng khí lưu thông (Tvi, Tve, TVe/IBW, TVe spn):
+ 0ml -100ml: ± (10ml+3% giá trị đọc thực tế) (BTPS)
+ 100ml – 4000ml: ± (3ml+10% giá trị đọc thực tế) (BTPS)
– Lưu lượng khí lưu thông trên một phút (MV, MVspn, Mvleak): ± 0.3L/phút hoặc ± 8% giá trị đọc thực tế, Tùy thuộc giá trị nào lớn hơn (BTPS)
– Tần số (ftotal, fmand, fspn): ± 5% giá trị đọc hoặc ± 1bpm, tùy thuộc giá trị nào lớn hơn
– Oxy hít vào (FiO2): ± (2.5 vol. % + 2.5% giá trị đọc thực tế)
– Lực cản: 0 tới 50: ±10 cmH2O/L/s dải khác: 50%
– Tương thích: Giá trị thực tế 25%
– RSBI: 1000 1/(Lphút) : 15% giá trị đọc thực tế ± 20 1/(Lphút)
– WOB
– NIF: ± (2 cmH2O + 4 % giá trị đọc thực tế)
– P0.1: ± (2 cmH2O + 4 % giá trị đọc thực tế)
– PEEPi
– Rcexp
Cài đặt cảnh báo
– Lưu lượng khí lưu thông:
+ Mức cao:
- Người lớn: 110-4000 mL, tắt
- Trẻ em: 25-600 mL,tắt
+ Mức thấp
- Người lớn: 50-4000 ml, tắt
- Trẻ em: 10-600 mL,tắt
– Lưu lượng khí lưu thông trên phút:
+ Mức cao
- Người lớn: 0.2-100.0 L/phút
- Trẻ em: 0.2-60.0 L/phút
+ Mức thấp
- Người lớn: 0.1 – 50 L/ Phút
- Trẻ em: 0.1 – 30 L/Phút
– Áp lực đường thở: Mức cao 10-85 cmH2O
– Lượng oxy hít vào:
+ Mức cao giá trị đọc thực tế
- + 8% (Áp suất oxy mức cao)
- 2%-100% (Áp suất oxy mức thấp)
+ Mức thấp giá trị đọc thực tế
- – 8% (Áp suất oxy mức cao)
- 18%-98% (Áp suất oxy mức thấp)
– Thời gian báo động khi ngưng thở: 5-60s
Giao diện đồ họa màn hình
– Loại: Dạng bảng, giao diện đồ họa
– Tuổi thọ: 72 giờ
– Các thông số: Thông số màn hình, thông số cài đặt (cài đặt thông số chế độ thông khí và các thông số
Giải pháp thở khí Oxy
– Các thông số kiểm soát
+ O2 %: 21-100% (mức tăng 1%)
+ Lưu lượng: 40-60 L/phút
– Kiểm soát độ chính xác
+ O2 %: ± (3 vol % + 1% trong cài đặt)
+ Lưu lượng: ±(2 L/phút + 10% trong cài đặt) (BTPS)
